음주운전 방지장치

음주운전방지장치

운전자의 혈중 알코올 농도를 확인하여
음주운전을 원천 차단하도록 설계된 음주측정기

페이지 정보

작성자 DATECH 댓글 0건 조회 736회 작성일 23-04-04 11:49

본문

AF-i1

음주운전방지장치

프리미엄 전기화학식 센서(Fuel Cell Sensor)를 탑재한 ALCOFIND AF-i1은 차량에 설치하여, 운전자의 혈중 알코올 농도를 확인한 후 정해진 수치를 넘으면 시동이 걸리지 않도록하여 음주운전을 원천 차단하도록 설계된 시동잠금장치 제품으로 현재 스웨덴, 노르웨이, 핀란드, 프랑스 등의 주요 유럽 국가의 정부 프로그램에 사용되고 있습니다.

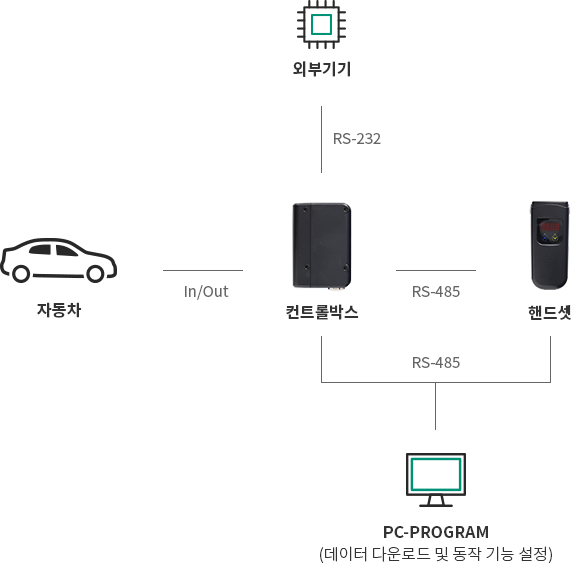

계통도

제품 구성

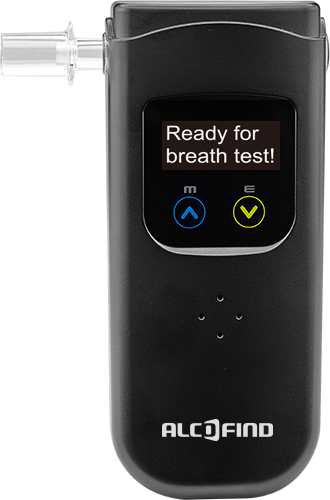

- 알코파인드 AF-i1 핸드셋 (음주측정기)

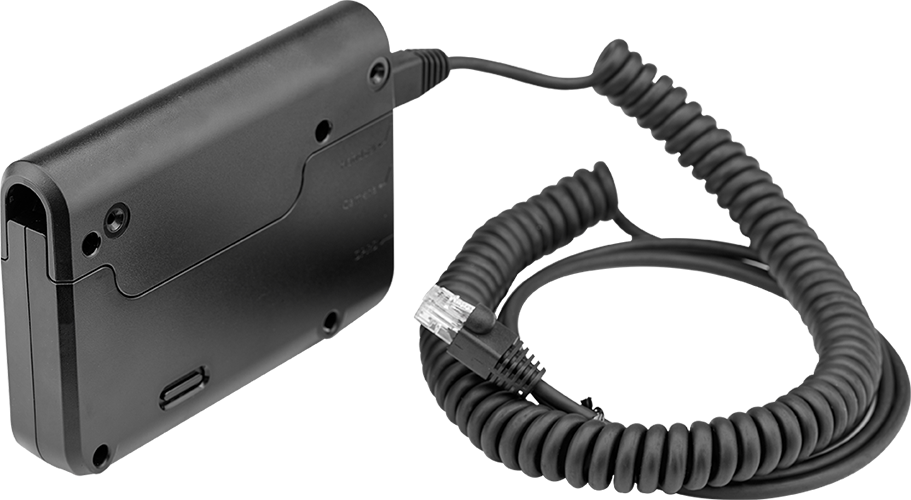

- 알코파인드 AF-i1 컨트롤박스 (중앙처리장치)

- 알코파인드 시동잠금장치 전용 PC 소프트웨어

- 통신 케이블 (핸드셋과 컨트롤박스 연결용)

- 설치 배선 11개 (컨트롤박스와 차량 연결용)

- 핸드셋 거치대

- 마우스피스 10개

- 사용자 매뉴얼

주요 기능

- 프리미엄 전기화학식 센서 (연료 전지 센서)

- 부정 사용 감지 기능

  (측정자가 불어 넣는 호흡의 온, 습도, 속도 및 세기를 통해 사람이 직접 측정하는지 여부 감지)

  (승인된 테스트 없는 차량 운행 감지)

  (차량에서 시동잠금장치 제거 감지)

- 점검 및 검교정 알림 기능

- 인터락 사용과 관련된 모든 데이터 저장

  (차량의 ACC, 엔진 시동, 측정 결과, 부정 사용 등 차량 주행과 관련된 인터락 사용 이벤트를 약 500,000개까지 저장 가능)

- 알코파인드 전용 소프트웨어를 통해 로그 이벤트 관리 및 다운로드, 사용 동작 설정 가능

- 넓은 동작온도 범위 (-40 ~ 85도)

제품 사양

표시 가능 범위 0.000 ~ 0.500 %BAC
0.00 ~ 5.00 ‰
0.00 ~ 2.50 mg/L
센서 프리미엄 전기화학식 센서 (연료 전지 센서)
정확도 ± 0.005 %BAC (0.100 %BAC, 25 ℃ 기준)
± 0.05 ‰ (1.00 ‰, 25 ℃ 기준)
± 0.025 mg/L (0.50 mg/L, 25 ℃ 기준)
준비 시간  25 ℃ : 약 1초
-20 ℃ : 약 120초
-40 ℃ : 약 180초
*준비시간은 이전 측정값에 따라 상이할 수 있습니다.
디스플레이 고화질 OLED 디스플레이
메모리 약 500,000개 테스트 결과 및 동작 이벤트 저장
(모든 테스트 결과 및 동작 이벤트는 날짜, 시간 정보와 함께 저장)
입력 전압 12 V or 24 V DC
크기
(넓이 x 높이 x 두께)		 핸드셋: 65 x 135 x 35 mm
컨트롤박스: 140 x 95 x 28 mm
무게 핸드셋: 120 g
컨트롤박스: 536 g
검교정 주기 매 12 개월
동작 가능 온도 -40 ~ 85 ℃
핸드셋 과 컨트롤박스 통신 RJ-45
외부 기기 통신 RS-485

핸드셋 화면 설명


-예열 과정이 끝난 후 음주 측정이 가능함을 나타내는 메시지입니다

-음주 측정 후 검출된 혈중 알코올 농도가 기준치보다 낮거나 없음을 나타냅니다.

-측정 완료 후 차량 운행 중인 메시지입니다.

-다음 정기점검일까지 남은 기간을 나타내는 메시지입니다.

(예시,365 day – 다음 정기점검일까지 남은 기간 : 365일)

-음주 측정 후 검출된 혈중 알코올 농도가 기준치보다 높음을 나타냅니다.

해당 메시지는 경고음과 함께 나타납니다. 일정 시간이 지난 후 다시 측정할 수 있습니다
